Pompa zanurzeniowa HCP 50ASH21.1 (3-fazowa)

  • Obserwuj produkt:
  • Dodaj recenzję:
  • Kod: 100521
  • Producent: HCP Pumps

  • Historia ceny
    Najniższa cena 30 dni przed obniżką: 4 833,90 zł brutto
  • Cena netto: 3 689,00 zł / szt. 4 959,36 zł 4 537,47 zł / szt.
  • szt.
  • Szybkie płatności Blik.

Produkt objęty jest gwarancją.

Możesz zwrócić produkt w ciągu 14 dni.

Pompa HCP 50ASH21.1 to idealny wybór do odwodnień, znajduje zastosowanie w straży pożarnej, budownictwie, kopalniach, odwadnianiu tuneli, wykopów, kanałów i zbiorników wodnych. Zaprojektowana do pompowania wody zanieczyszczonej piaskiem, kamieniami, szlamem, iłem i innymi materiałami abrazyjnymi o łącznej zawartości cząstek stałych do 10%.

Pompa zanurzeniowa do wody brudnej

Temperatura tłoczonego medium nie powinna przekraczać 40°C, masa właściwa to 1100 kg/m3, a wartość pH powinna znajdować się w przedziale 6-9. Wykonana w całości ze stali nierdzewnej z podwójnym płaszczem, pomiędzy którym płynie woda chłodząca silnik. Dzięki temu pompa może być zanurzona tylko na poziomie otworów ssących.

Zalety pomp zatapialnych HCP:

Pompy, dzięki swoim właściwościom i starannemu wykonaniu, spełniają wymagania międzynarodowych norm, a ich jakość utrzymuje się na najwyższym poziomie. Górna osłona, obudowa silnika i pompy zostały wykonane ze stali nierdzewnej 1.4301, co gwarantuje lekkość i sztywność konstrukcji.

Silnik indukcyjny o suchym układzie jest wyposażony w system ochrony cieplnej przed przeciążeniem. Przed pompowanym płynem zabezpieczony jest podwójnym uszczelnieniem mechanicznym z komorą olejową. Podwójna uszczelka mechaniczna wraz z dodatkowym uszczelnieniem (gufero) gwarantują wodoszczelność. Jako materiał powierzchni uszczelniających wybrano węglik krzemu (SiC) z wysoką odpornością na zużycie i długą żywotnością.

Pompy zanurzeniowe do brudnej wody

Układ ochrony cieplnej silnika chroni go przed spaleniem w wyniku wysokiej temperatury, spadku napięcia lub zablokowania wirnika. Silnik pompy charakteryzuje się "suchą" konstrukcją i jest chłodzony przez przepływającą wodę. Pompy wyróżniają się lekką konstrukcją, prostą obsługą i możliwością wszechstronnego zastosowania. Wirniki pomp są wzmocnione i bardzo odporne na ścieranie, wykonane ze stopu o wysokiej zawartości chromu (HCR), poddawane są obróbce cieplnej.



wirniki pomp HCP

Litery H, N i L w nazwach pomp oznaczają typ wirnika.
H to wirnik otwarty typu Vortex - Przeznaczony do pompowania cieczy silnie zanieczyszczonych ciałami stałymi również włóknistymi.
N to wirnik zamknięty - Przeznaczony do pompowania cieczy czystych i lekko zanieczyszczonych. Znaczne wysokości podnoszenia.
L to typowy wirnik otwarty. Przeznaczony do pompowania cieczy zanieczyszczonych. Wydajność nieco niższa niż wirników zamkniętych (N)

Ta pompa posiada wirnik typu: H. O jego zaletach piszemy niżej.



Wykresy wydajności względem wysokości podnoszenia oraz wydajności względem zużycia energii:

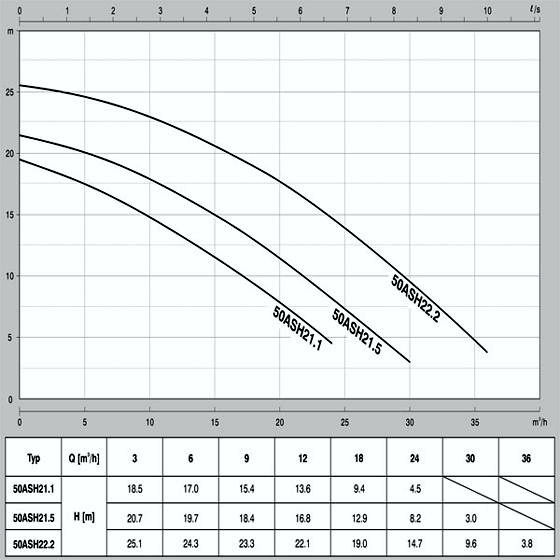

Wykres wydajności pompy zanurzeniowej HCP 50HD21.1 (50ASH21.1)



DANE TECHNICZNE POMPY HCP 50ASH21.1

  1 fazowa 3 fazowa
PRODUCENT HCP PUMP HCP PUMP
TYP 50ASH21.1 (50HD21.1) 50ASH21.1 (50HD21.1)
WIRNIK H - otwarty typu Vortex* H - otwarty typu Vortex*
MOC SILNIKA NA WALE 1.1 kW 1.1 kW
MOC POBIERANA 1,65 kW 1,65 kW
ZALECANY AGREGAT 5 kW 5 kW
NAPIĘCIE 230 V 400 V
KRÓCIEC TŁOCZNY 50 mm /Storz 52 50 mm / Storz 52
PARAMETRY TŁOCZNE  wg wykresu wg wykresu
WYMIARY  482 x 210 x 210 mm 423 x 210 x 210 mm
WAGA  28 kg 24 kg
DŁUGOŚĆ KABLA  15 m 15 m
PŁYWAK NIE NIE



* H to wirnik otwarty typu Vortex - Przeznaczony do pompowania cieczy silnie zanieczyszczonych ciałami stałymi również włóknistymi.

ZALETY WIRNIKA VORTEX (H)

Wolna przestrzeń pomiędzy wirnikiem, a obudową korpusu umożliwia pompowanie zanieczyszczeń włóknistych oraz stałych o maksymalnej średnicy stanowiącej 90% średnicy króćca tłocznego, co pozwala transportować długie włókna lub delikatne produkty bez ich niszczenia i zatykania pompy. W przypadku tłoczenia cieczy zawierających cząsteczki ścierne specyficzna konstrukcja wirnika typu Vortex chroni obudowę i uszczelnienie przed zużyciem.





Charakterystyka ogólna tej serii pomp HCP:

Przedmiot Opis
Ciecz
pompowana
Temperatura 0~40°C (32~104°F)
Typ Medium Ścieki Woda budowlana Woda osadowa
Pompa Napięcie 50Hz
Silnik 2-biegunowy (3000 rpm) Ustawienie suche
Izolacja Klasa F (1.5~5HP) • Klasa H (7.5~20HP)
Stopień ochron. IP68
Czujnik temp. Auto-cut
Łożysko Łożyska kulkowe zamknięte
Uszczelnienie Podwójna uszczelka mechaniczna
Wirnik Otwarty • Zamknięty
Materiał Górna pokrywa SUS304
Osłona zewn. FC200
Rama silnika SUS304 (1.5HP) • FC200 (2~20HP)
Wał SUS403 (1.5~3HP) • SUS304 (5~10HP) •
SUS420J2 (15~20HP)
Uszczelnienie CA/CE & SiC/SiC
Obudowa FC200 (1.5~10HP•30HP) • FCD500 (15~20HP)
Wirnik HiCrFC

Podkładka cierna

Pierścień odporn
na zużycie



HiCrFC (do otwartego)

HiCrFC (do zamkniętego)



Kabel H07RN-F 15 metrów
Wyposażenie
opcjonalne
Pompy można dostosować do specyfikacji.
Pływak (1.5~3HP 1Ø)


Jak zestawić agregat prądotwórczy z pompą?

1. Co do zasady, każda pompa posiada dwa parametry mocy. Moc P1 - moc pobierana (zawsze wyższa) i P2 - moc na wale (zawsze niższa). Przykładowe oznaczenie: P1 = 2,9 KW, P2 = 2,2 KW.
Jeśli jest podana tylko jedna wartość, należy upewnić się, czy to jest moc pobierana (sprzedawca, karta katalogowa). W przypadku gdy nie można tego ustalić należy bezwzględnie przewymiarować pompę o wskaźnik min 3x.

2. Aby dobrze dobrać agregat prądotwórczy do pompy, należy przewymiarować moc pobieraną o 2,5x, a najlepiej o 3x (zalecane). Absolutnym minimum jest przewymiarowanie 2x, ale tutaj klient robi to na własne ryzyko, którym będzie po prostu ewentualne niezadziałanie pompy.
Przykładowo: pompa posiada moc pobieraną 1,65 KW, przewymiarowanie 2,5x daje nam 4,13 KW, a 3x - 4,95 KW. I taką wolną mocą powinien dysponować agregat prądotwórczy do poprawnego startu i pracy pompy.
