Pompa zanurzeniowa HCP 100HD23.7 (3-fazowa)

  • Obserwuj produkt:
  • Dodaj recenzję:
  • Kod: 100525
  • Producent: HCP Pumps

  • Historia ceny
    Najniższa cena 30 dni przed obniżką: 9 635,82 zł brutto
  • Cena netto: 6 398,00 zł / szt. 7 869,54 zł / szt.
  • szt.
  • Szybkie płatności Blik.

Produkt objęty jest gwarancją.

Możesz zwrócić produkt w ciągu 14 dni.

Pompa HCP 100HD23.7 stanowi doskonały wybór do odwodnień, znalazła zastosowanie w straży pożarnej, budownictwie, kopalniach, odwadnianiu tuneli, wykopach, kanałach i zbiornikach wodnych. Przeznaczona do pompowania wody zanieczyszczonej piaskiem, kamieniami, szlamem, iłem i podobnymi materiałami abrazyjnymi o łącznej zawartości cząstek stałych do 10%.

Pompa zanurzeniowa do brudnej wody

Temperatura tłoczonego medium nie powinna przekraczać 40°C, masa właściwa wynosi 1100 kg/m3, a wartość pH powinna mieścić się w przedziale 6-9. Wykonana w całości ze stali nierdzewnej z podwójnym płaszczem, w którym przepływa woda chłodząca silnik. Dzięki temu pompa może być zanurzona tylko na poziomie otworów ssących.

Zalety pomp zatapialnych HCP:

Pompy są zgodne z międzynarodowymi normami, a ich jakość stoi na najwyższym poziomie dzięki starannemu wykonaniu. Górna osłona, obudowa silnika i pompy zostały wykonane ze stali nierdzewnej 1.4301, co gwarantuje lekkość i sztywność konstrukcji.

Suchy silnik indukcyjny jest wyposażony w układ ochrony cieplnej przed przeciążeniem. Przed pompowanym płynem chroniony jest przy użyciu podwójnego uszczelnienia mechanicznego z komorą olejową. Podwójna uszczelka mechaniczna wraz z dodatkową uszczelką (gufero) zapewniają wodoszczelność. Jako materiał powierzchni uszczelniających uszczelki wybrano węglik krzemu (SiC) wyróżniający się wysoką odpornością na zużycie i długą żywotnością.

Pompa szlamowa zatapialna

Układ ochrony cieplnej silnika chroni go przed spaleniem w wyniku wysokiej temperatury, spadku napięcia lub zablokowania wirnika. Silnik pompy posiada "suchą" konstrukcję i jest chłodzony przez przepływającą wodę. Pompy wyróżniają się lekką konstrukcją, prostą obsługą i możliwością wszechstronnego zastosowania. Wirniki pomp są wzmocnione i bardzo odporne na ścieranie, wykonane ze stopu o wysokiej zawartości chromu (HCR), poddawane są obróbce cieplnej.



wirniki pomp HCP

Litery H, N i L w nazwach pomp oznaczają typ wirnika.
H to wirnik otwarty typu Vortex - Przeznaczony do pompowania cieczy silnie zanieczyszczonych ciałami stałymi również włóknistymi.
N to wirnik zamknięty - Przeznaczony do pompowania cieczy czystych i lekko zanieczyszczonych. Znaczne wysokości podnoszenia.
L to typowy wirnik otwarty. Przeznaczony do pompowania cieczy zanieczyszczonych. Wydajność nieco niższa niż wirników zamkniętych (N)

Ta pompa posiada wirnik typu: L. O jego zaletach piszemy niżej.

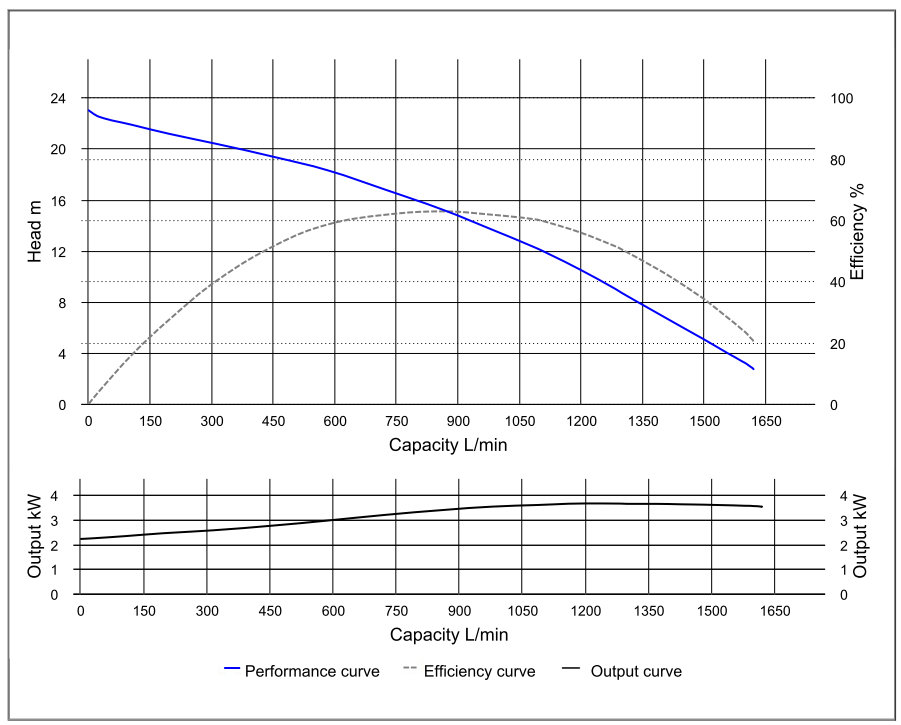

Wykresy wydajności względem wysokości podnoszenia oraz wydajności względem zużycia energii:

Wykres wydajności pompy zanurzeniowej HCP 100ASL23.7 (100HD23.7)



DANE TECHNICZNE pompy HCP 100HD23.7

PRODUCENT HCP PUMP
TYP 100HD23.7 (100ASL23.7)
WIRNIK L - typowy otwarty*
MOC SILNIKA NA WALE 3.7 kW
MOC POBIERANA 4,7 kW
ZALECANY AGREGAT 14,1 kW
NAPIĘCIE 400 V
KRÓCIEC TŁOCZNY 110 mm / Storz 110)
PARAMETRY TŁOCZNE wg wykresu
WYMIARY 606 x 235 x 235 mm
WAGA 44 kg
DŁUGOŚĆ KABLA 15 m
PŁYWAK NIE



* L to typowy wirnik otwarty. Przeznaczony do pompowania cieczy zanieczyszczonych. Wydajność nieco niższa niż wirników zamkniętych (N) ale wciąż wysoka.

ZALETY WIRNIKA OTWARTEGO (L)

Pompy przeznaczone do tłoczenia cieczy zanieczyszczonych oraz gazów wyposażone są zazwyczaj w wirnik typu Vortex, który cechuje niska sprawność i wysokie koszty eksploatacyjne. Zastąpienie wirników Vortex wirnikami otwartym z płytą ochronną pozwala na redukcję kosztów eksploatacyjnych o około 30%, równocześnie klasyfikując pompę w grupie pomp energooszczędnych.





Charakterystyka ogólna tej serii pomp HCP:

Przedmiot Opis
Ciecz
pompowana
Temperatura 0~40°C (32~104°F)
Typ Medium Ścieki Woda budowlana Woda osadowa
Pompa Napięcie 50Hz
Silnik 2-biegunowy (3000 rpm) Ustawienie suche
Izolacja Klasa F (1.5~5HP) • Klasa H (7.5~20HP)
Stopień ochron. IP68
Czujnik temp. Auto-cut
Łożysko Łożyska kulkowe zamknięte
Uszczelnienie Podwójna uszczelka mechaniczna
Wirnik Otwarty • Zamknięty
Materiał Górna pokrywa SUS304
Osłona zewn. FC200
Rama silnika SUS304 (1.5HP) • FC200 (2~20HP)
Wał SUS403 (1.5~3HP) • SUS304 (5~10HP) •
SUS420J2 (15~20HP)
Uszczelnienie CA/CE & SiC/SiC
Obudowa FC200 (1.5~10HP•30HP) • FCD500 (15~20HP)
Wirnik HiCrFC

Podkładka cierna

Pierścień odporn
na zużycie



HiCrFC (do otwartego)

HiCrFC (do zamkniętego)



Kabel H07RN-F 15 metrów
Wyposażenie
opcjonalne
Pompy można dostosować do specyfikacji.
Pływak (1.5~3HP 1Ø)


Jak zestawić agregat prądotwórczy z pompą?

1. Co do zasady, każda pompa posiada dwa parametry mocy. Moc P1 - moc pobierana (zawsze wyższa) i P2 - moc na wale (zawsze niższa). Przykładowe oznaczenie: P1 = 2,9 KW, P2 = 2,2 KW.
Jeśli jest podana tylko jedna wartość, należy upewnić się, czy to jest moc pobierana (sprzedawca, karta katalogowa). W przypadku gdy nie można tego ustalić należy bezwzględnie przewymiarować pompę o wskaźnik min 3x.

2. Aby dobrze dobrać agregat prądotwórczy do pompy, należy przewymiarować moc pobieraną o 2,5x, a najlepiej o 3x (zalecane). Absolutnym minimum jest przewymiarowanie 2x, ale tutaj klient robi to na własne ryzyko, którym będzie po prostu ewentualne niezadziałanie pompy.
Przykładowo: pompa posiada moc pobieraną 1,65 KW, przewymiarowanie 2,5x daje nam 4,13 KW, a 3x - 4,95 KW. I taką wolną mocą powinien dysponować agregat prądotwórczy do poprawnego startu i pracy pompy.
